葛飾区奥戸Y様 ファンカーゴ ヘッドライト不灯点検(平成14年式 走行距離114,000km)

ヘッドライト(前照灯)左右共につかない

 ヘッドライト(前照灯)左右共につかない

ヘッドライト(ハイ、ローともに)点灯せず、パッシングは点灯します。
配線図をもとに点検すると、この車はヘッドライトリレーなどは使用しておらず、スイッチでアースに落としてヘッドライトを点灯させる構造になっています。
パッシングは点灯することから前照灯スイッチ(コンビネーションスイッチ)の不良とわかりました。

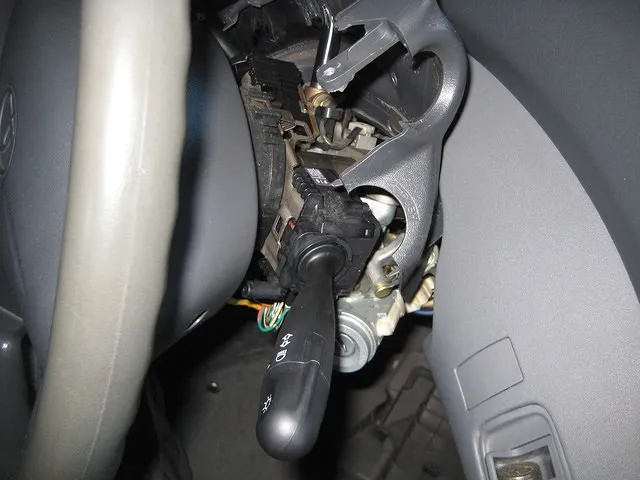

コラムカバー脱着

 コラムカバー脱着

ハンドル奥のコラムカバーの上下を脱着すると、前照灯スイッチ(コンビネーションスイッチ)が外すことができます。

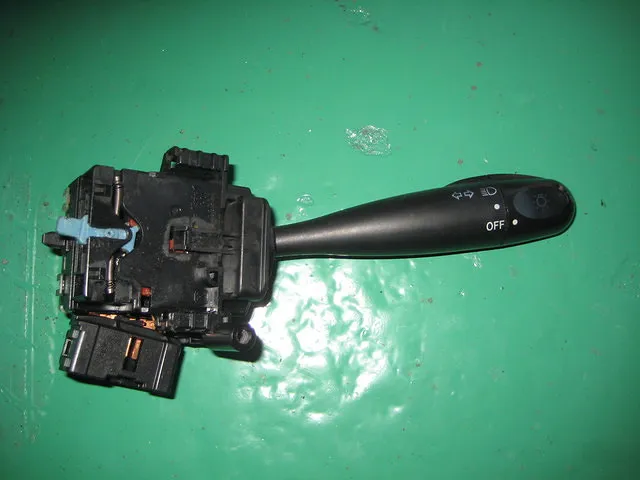

前照灯スイッチ(コンビネーションスイッチ)

 前照灯スイッチ(コンビネーションスイッチ)

これが取り外したスイッチです。
NCP20のファンカーゴやカローラ、ヴィッツなどでこの前照灯スイッチ(コンビネーションスイッチ)の接点不良によるリコールがでています。
この車ももちろんリコールの対象車であったのですが、過去にすでにこのリコールを受けてスイッチを交換していました。
それでもまた同じ部品が不良なので構造上の問題なんですね。
